說明：
– A2FO 泵設計用于開式回路中。
– 軸向柱塞單元的項目規劃、安裝和調試須由合格人員進行。
– 在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。如有需要，可向博世力士樂索取。
– 運行期間及運行后不久，軸向柱塞單元存在造成灼傷的風險。應采取適當?shù)拇胧?(例如穿著防護服)。
– 軸向柱塞單元的特性可能會因不同的工作條件 (工作壓力、油液溫度) 而改變。
– 工作管路油口：
· 油口和固定螺紋是根據大規定壓力設計的。機器或系統制造商須確保連接元件和管路的系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
· 工作管路油口和功能油口僅用于液壓管路。
– 須遵循此處包含的數據和說明。
– 該產品不能作為一個遵循 13849 的通用機械概念的部件被批準。
– 在液壓系統中將安裝溢流閥。
– 采用以下緊固扭矩：
· 接頭：
有關所使用接頭的緊固扭矩，請參見制造商說明。
· 安裝螺栓：
對于具有符合 DIN 13 標準的 公制螺紋和符合 ASME B1.1 標準的螺紋的安裝螺栓，我們建議根據VDI 2230 檢查各個箱體的緊固扭矩。
· 軸向柱塞單元的螺紋孔：
大允許緊固扭矩 MG max 對于螺紋孔是大值，不得超過該值。
· 鎖緊螺釘：
對于隨軸向柱塞單元提供的金屬鎖緊螺釘， 應采用鎖緊螺釘所需的緊固扭矩 MV。
Rexroth力士樂A2FO常用型號：
A2FO10/61R-PAB06 9424894
A2FO10/61R-PBB06 9610682
A2FO12/61R-PAB06 9420472
A2FO12/61R-PBB06 9610683
A2FO16/61R-PAB06 9411113
A2FO16/61R-PBB06 9411121
A2FO23/61R-PAB05 9427223
A2FO23/61R-PBB05 9610684
A2FO28/61R-PAB05 9425164
A2FO28/61R-PBB05 9610685
A2FO32/61R-PAB05 9410193
A2FO32/61R-PBB05 9410198
A2FO45/61R-PZB05 9411585
A2FO56/61R-PAB05 9425190
A2FO56/61R-PBB05 9610686
A2FO63/61R-PAB05 9408527
A2FO63/61R-PBB05 9408552
A2FO80/61R-PAB05 9424687
A2FO80/61R-PBB05 9610687
A2FO90/61R-PAB05 9408467
A2FO90/61R-PBB05 9408472
A2FO107/61R-PAB05 9423259
A2FO107/61R-PBB05 9438282
A2FO125/61R-PAB05 9409641
A2FO125/61R-PBB05 9409642
A2FO160/61R-PAB05 9422192
A2FO160/61R-PBB05 9610688
A2FO180/61R-PAB05 9409371
A2FO180/61R-PBB05 9409358
A2FO200/63R-PAB05 2011993
如需詳細產品資料請致電武漢鑫來福索取

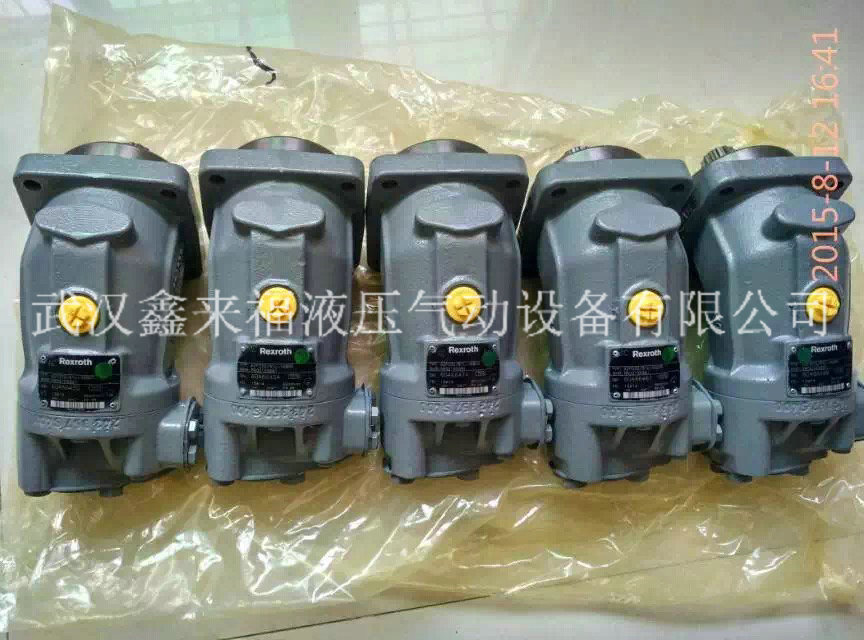

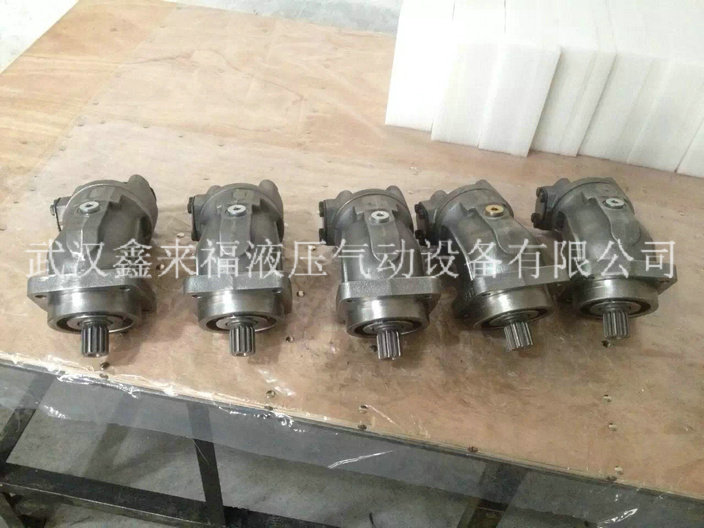

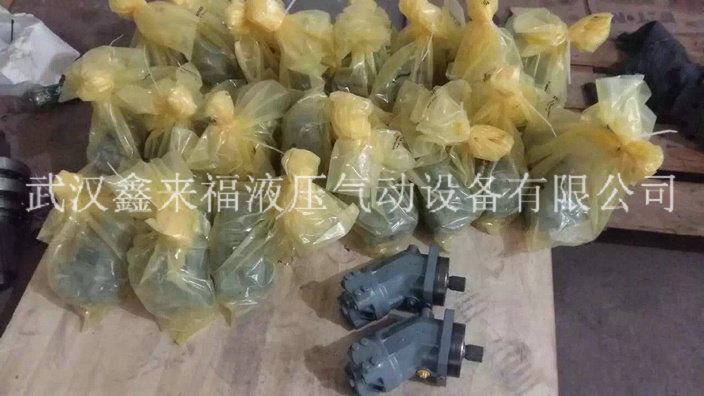

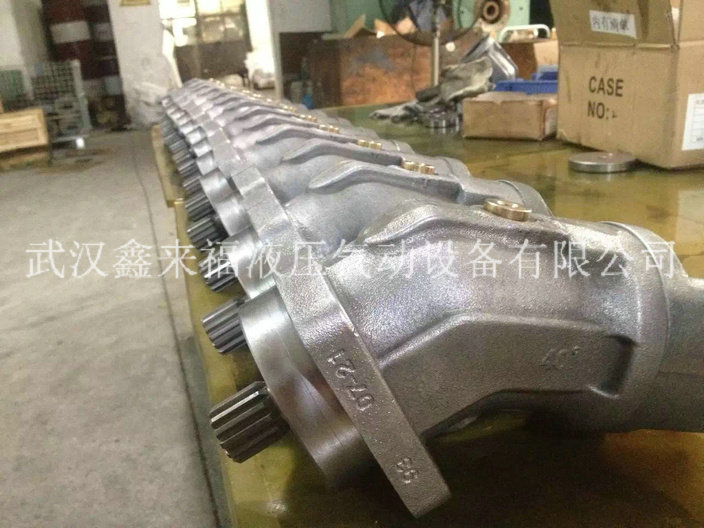

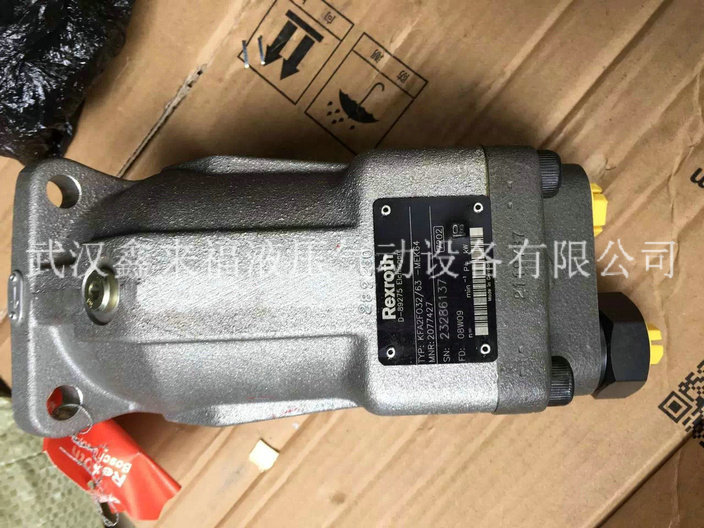

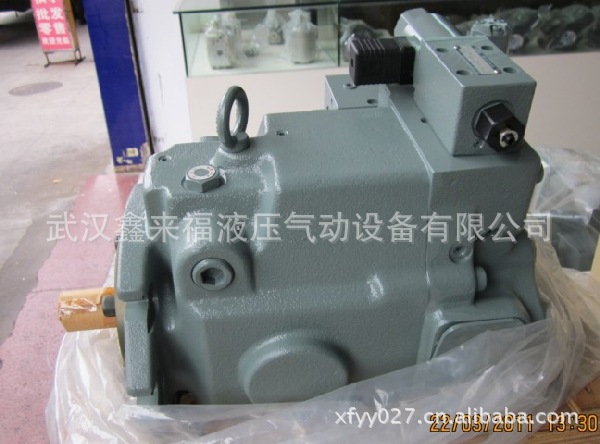

產品展示
 |
 |
 |
 |
 |
 |
